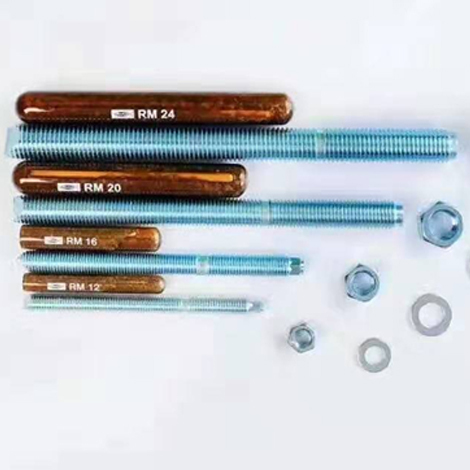

化学锚栓是由乙烯基树脂为主体原料的高强度锚栓，早期称化学药栓。化学锚栓是继膨胀锚栓之后出现的一种新型锚栓，是通过特制的化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚固的复合件。
技术参数
药管型号 | 螺杆型号 | 钻孔直径d(mm) | 孔深h(mm) | **锚固厚度t(mm) |
M8 | M8*110 | 10 | 80 | 13 |
M10 | M10*130 | 12 | 90 | 20 |
M12 | M12*160 | 14 | 110 | 25 |
M16 | M16*190 | 18 | 125 | 35 |
M20 | M20*260 | 22 | 170 | 65 |
M24 | M24*300 | 28 | 210 | 65 |
M30 | M30*380 | 35 | 280 | 65 |
单个锚栓在大间距、大边距下的设计荷载与破坏荷载（KN）
规格 | 设计拉力 | 破坏拉力 | 设计剪力 | 破坏剪力 |
M8 | 7．4 | 19．0 | 7．7 | 11．4 |
M10 | 12．8 | 30．2 | 12．6 | 18．1 |
M12 | 14．5 | 43．8 | 18．3 | 26．3 |
M16 | 28．9 | 70．9 | 34．6 | 49．0 |
M20 | 52．4 | 127．4 | 53．5 | 76．4 |
